시계만들기 1-5가 진행되어야 하는데

급작스럽게 외부요청으로 오르골 시계만들기 2-1이

진행 되었습니다.

오르골 시계입니다.

오르골 모듈은 일제 리드에 마부치모터를 대만에서 조립한 모듈입니다.

일본산 오르골 답게 노래소리가 매우 가슴을 '울려'줍니다.

기능은 다음과 같습니다.

1. 시간은 디지털로 표시됩니다.

2. 알람 시계 기능은 4가지 입니다.

   가. 시계표시,  나. 시계세팅, 다 알람시계 세팅, 라. 알람 시간 세팅

3. 그리고 오르골 콘트롤은 (사진에선 Reset button)

   가. 짧게 누르면 노래를 두번 연주합니다. 약 36초 동안 동작합니다.

   나. 3초이상 누르면 5분 연주합니다.

   다. 알람이 켜져 있을때에는 짧게 누르면 1분동안 알람 (오르골 소리)가 꺼집니다.

   라. 알람이 켜져있어 계속 오르골이 돌아가고 있을때 3초이상 누르면 알람 해지가 됩니다.

   마. 모든 오르골 커질때는 전기 오르골 답게 노래가 종료 되어야 꺼집니다.

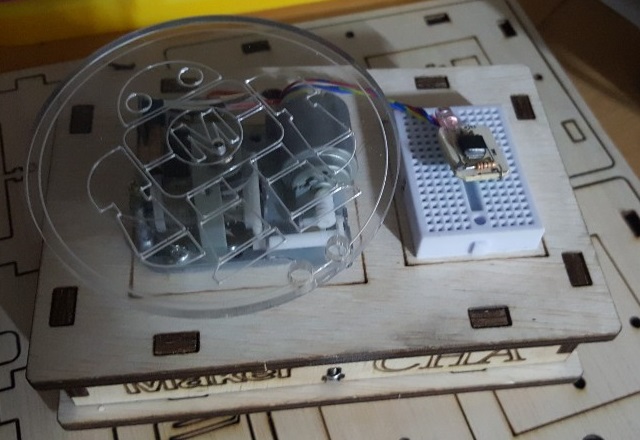

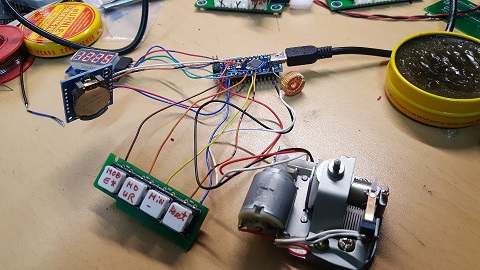

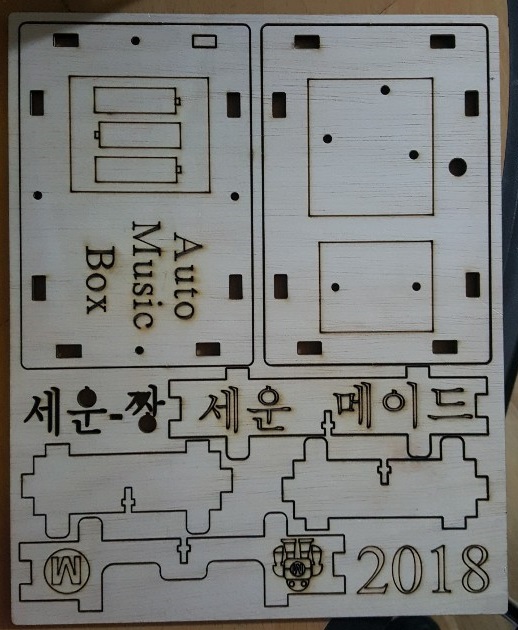

전체 구성은 사진을 보시면 됩니다.

오르골이 돌아가면서 또 위의 물건도 돌아가니 .. ㅋㅋㅋ

소프트웨어는 소스코드를 들여다 보시면 알겁니다.

여기에 Watch dog과 절전기능(옵션)을 첨부하면 제품으로

팔려 나갈 수 있는 소프트웨어가 됩니다.

따라서 교육용 프로그램과 다른 접근을 하였으니

펌웨어로 제품만들겠다고 하시는 분들은 참조 바랍니다.
(캬!! 내가 생각해도 친절한 도사네!!)

매 5m초마다 인터럽트가 수행하여 각종 포트 입출력을 제어합니다.

그리고 모든 디지털 신호는 채터링방지가 달려 있습니다.

시간은 24시간 (0~23시표시)표시됩니다.

이하 생략
