[마이크로비트] 매직라이트 컵 모듈 활용하기 (아두이노 센서 활용)

아두이노 매직라이트 컵 모듈을 활용하여 마이크로비트로 실행

수은 기울기와의 차이점은 센서에 자체적으로 led가 있습니다.

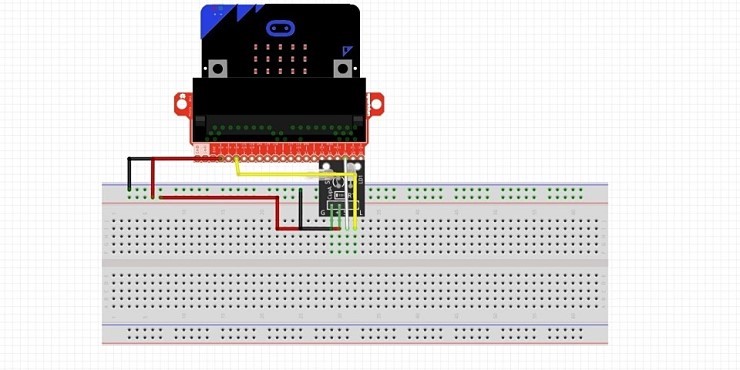

마이크로비트 매직라이트 컵 모듈 회로 구성도


마이크로비트 자바 스크립트 코딩

1
2
3
4
5
6
7
8
9
10
11
12
let buttonStateA = 0
pins.setPull(DigitalPin.P2, PinPullMode.PullUp)
pins.setPull(DigitalPin.P16, PinPullMode.PullUp)
basic.forever(function () {
    buttonStateA = pins.digitalReadPin(DigitalPin.P16)
    if (buttonStateA == 0) {
        pins.digitalWritePin(DigitalPin.P2, 1)
        basic.pause(500)
    } else {
        pins.digitalWritePin(DigitalPin.P2, 0)
    }
})

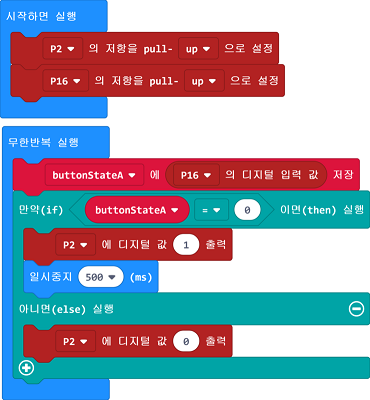

마이크로비트 블록코딩




실행 영상
