[마이크로비트] 써미스터 온도 센서 활용 (아두이노 센서 활용)

아두이노 써미스터 온도 센서를 마이크로비트 블록코딩으로 실행해보았다.

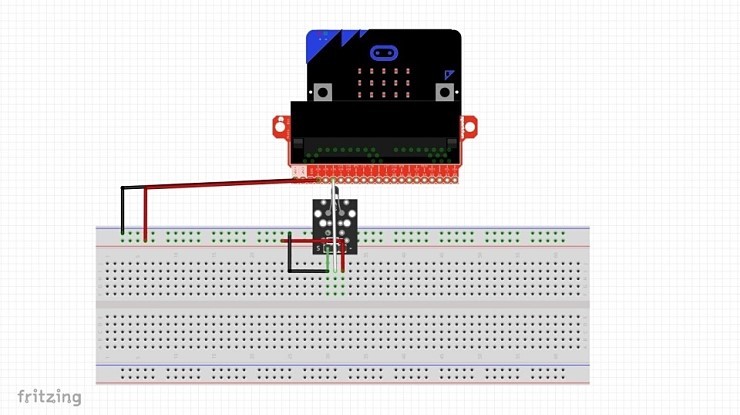

씨미스터 온도센서 회로도

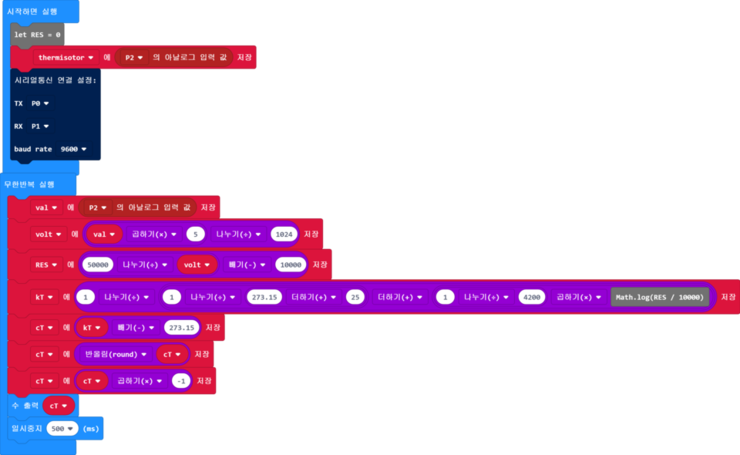

써미스터 온도센서 블록코딩


써미스터 온도 센서 자바스크립트 코드
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
let cT = 0
let kT = 0
let volt = 0
let val = 0
let RES = 0
let thermisotor = pins.analogReadPin(AnalogPin.P2)
serial.redirect(
SerialPin.P0,
SerialPin.P1,
BaudRate.BaudRate9600
)
basic.forever(function () {
    val = pins.analogReadPin(AnalogPin.P2)
    volt = val * 5 / 1024
    RES = 50000 / volt - 10000
    kT = 1 / (1 / (273.15 + 25) + 1 / 4200 * Math.log(RES / 10000))
    cT = kT - 273.15
    cT = Math.round(cT)
    cT = cT * -1
    basic.showNumber(cT)
    basic.pause(500)
})
