[마이크로비트] 아날로그 홀 센서 활용 (아두이노 센서 활용)

아두이노 센서를 활용하여 마이크로비트로 아날로그홀 실행하기

아날로그 홀 자기 센서 - 자기장의 세기를 측정하여 아날로그 신호값으로 읽어드리는 센서입니다.

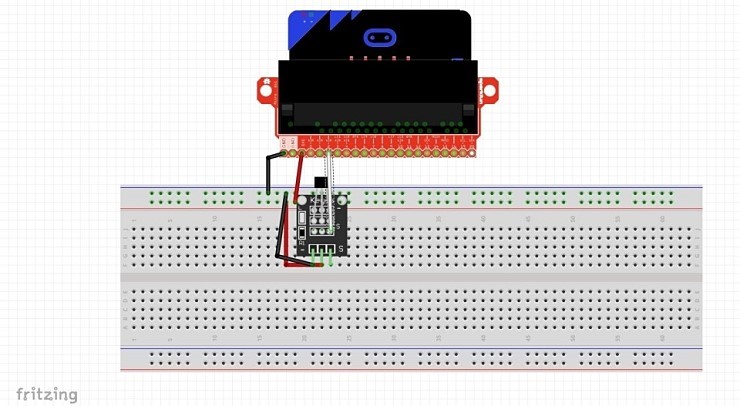

마이크로비트 설계도 입니다.

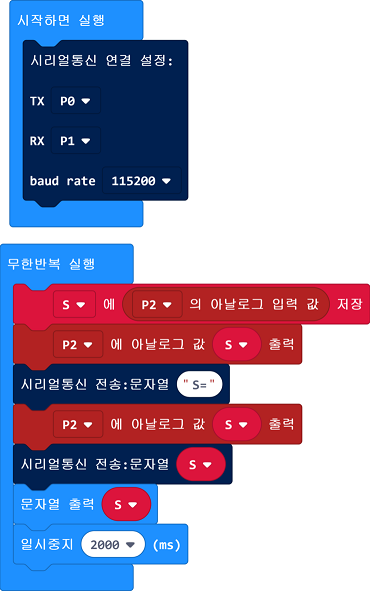

블록 코딩 사진


자바 스크립트 용 코딩

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
let S=0
serial.redirect(
SerialPin.P0,
SerialPin.P1,
BaudRate.BaudRate115200
)
basic.forever(function(){
  S=pins.analogReadPin(AnalogPin.P2)
  pins.analogWritePin(AnalogPin.P2,S)
  serial.writeString("S=")
  pins.analogWritePin(AnalogPin.P2,S)
  serial.writeString(""+S)
  basic.showString(""+S)
  basic.pause(2000)
})



#홀센서 #마빗홀센서 #마이크로비트 #microbit #아두이노 #아날로그홀센서 #아두이노센서마이크로비트활용
